Per fer el cablejat de l’illa hem fet cables de entre 2-4 meters mesurant amb el metro per evitar errors.

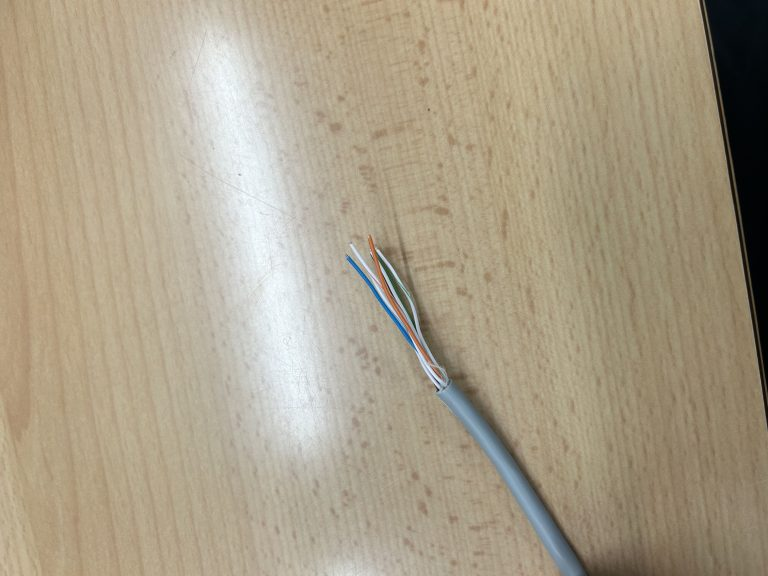

En primer lloc, retirem la coberta exterior del cable per separar els cables trenats i ordenar-los segons el codi de colors. Aquesta operació s’ha de fer amb molta cura per evitar ferir o tallar els cables. El resultat ha de ser similar al que es mostra a la imatge.

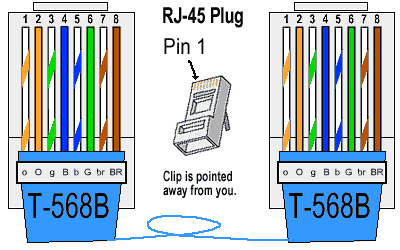

A continuació, hem alineat els fils seguint el patró de colors corresponent: blanc-taronja, taronja, blanc-verd, blau, blanc-blau, verd, blanc-marró i marró. Cal assegurar-se que mantinguin aquest ordre exacte abans d’introduir-los al connector.

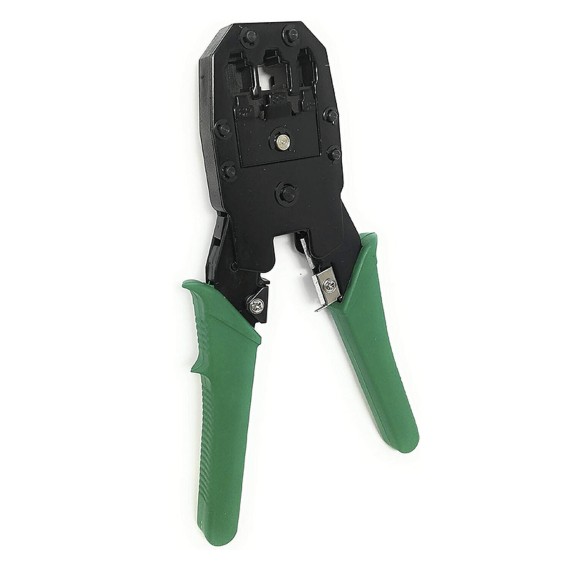

Un cop col·locats els fils a la posició correcta, hem utilitzat una grimpadora per fixar el connector RJ-45, assegurant-ne el contacte i la subjecció mecànica del cable.

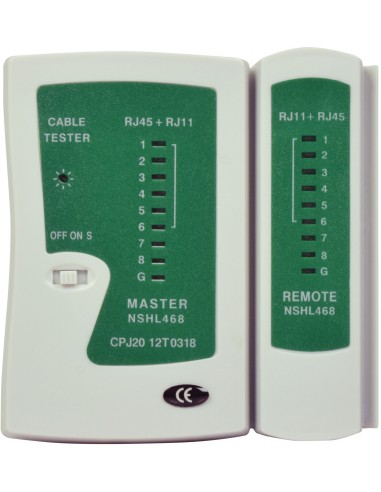

Per comprovar el correcte funcionament del cable, hem utilitzat un comprovador de xarxa (tester) per verificar la continuïtat dels 8 conductors. La prova és correcta quan els LED s’encenen de manera seqüencial de l’1 al 8 a tots dos extrems, sense cap salt ni omissió.
