1. Justificació del Disseny de la Xarxa
En aquest projecte hem organitzat la xarxa del laboratori separant els equips en dues zones principals per millorar l’ordre i el control de les comunicacions:
- Zona d’Administració i Servidors (Xarxa 192.168.10.0/24): On es troben els equips principals que donen servei a la xarxa, com el servidor central.
- Zona d’Usuaris / Aules (Xarxa 192.168.20.0/24): On es connecten els ordinadors de treball diari dels usuaris.
Aquesta divisió ens permet gestionar millor el tràfic de dades, evitar col·lapsos en la connexió i assegurar que cada equip tingui una adreça clara i assignada correctament.
2. Taula d’Adreçament Lògic
A continuació es detalla la configuració d’adreces IP utilitzada per a cada equip i dispositiu de la xarxa:
| Dispositiu | Interfície | Adreça IP | Màscara de Xarxa | Porta d’Enllaç |
|---|---|---|---|---|
| Router Principal | Gi0/0/0 | 192.168.10.1 | 255.255.255.0 | N/A |
| Router Principal | Gi0/0/1 | 192.168.20.1 | 255.255.255.0 | N/A |
| Servidor Central | Fa0 | 192.168.10.10 | 255.255.255.0 | 192.168.10.1 |
| PC-Usuari 01 | Fa0 | 192.168.20.10 | 255.255.255.0 | 192.168.20.1 |
3. Dispositius de la Xarxa
- Switxs de distribució: Connecten els diferents equips finals entre ells.
- Router de sortida: Encarregat d’enllaçar les diferents seccions de la xarxa.
4. Esquema Complet

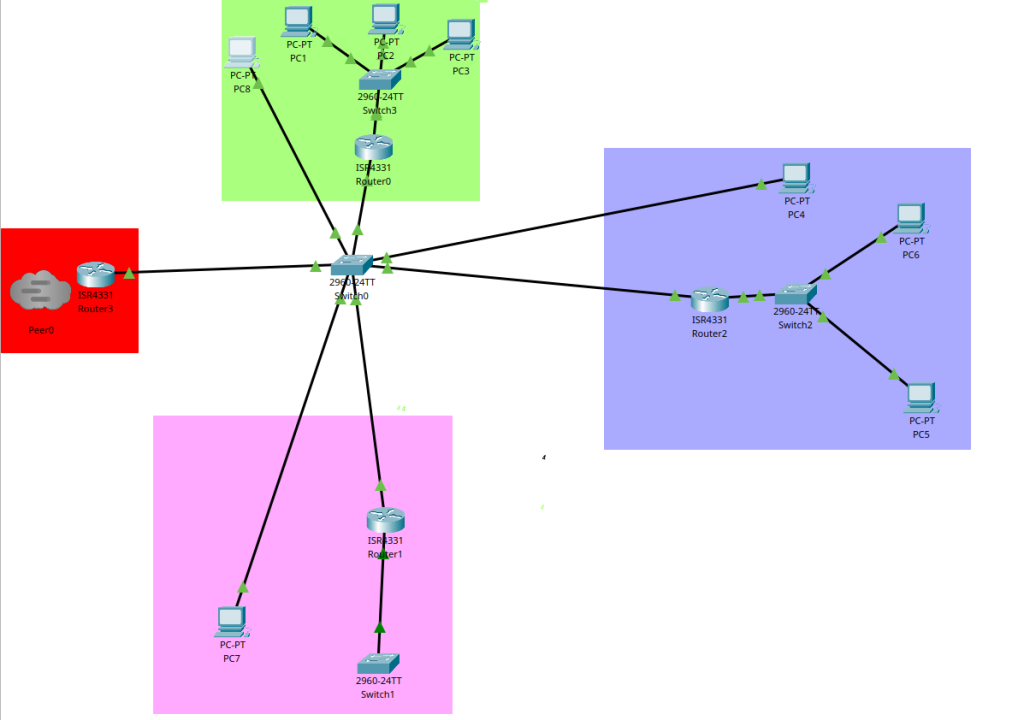

Mapa de la xarxa lògic que mostra la connexió entre la zona d’administració i la zona d’usuaris:
5. Evidència de Configuració i Comprovació Final
5.1. Configuració IP de l’ordinador client
Imatge que demostra la configuració d’adreça IP assignada al client:
5.2. Comprovació de la connexió (Ping)
Comprovació de la connexió mitjançant la comanda ping des del client cap al servidor:
C:\> ping 192.168.10.10
Pinging 192.168.10.10 with 32 bytes of data:
Reply from 192.168.10.10: bytes=32 time=1ms TTL=128
Reply from 192.168.10.10: bytes=32 time<1ms TTL=128
Reply from 192.168.10.10: bytes=32 time<1ms TTL=128
Reply from 192.168.10.10: bytes=32 time<1ms TTL=128
Ping statistics for 192.168.10.10:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 1ms, Average = 0ms
